1、系统简介：

   YLJZ-F1型计轴系统是公司拥有完全自主知识产权的高科技产品。该系统通过计算列车轮轴的数量来判断轨道区段的占用和出清状态，应用于铁路和地铁等轨道交通领域。该系统于2015年通过了欧标SIL4级安全认证，2016年通过了中国城市轨道交通协会专家评审，已在国内多个城市应用并获得了用户的广泛好评。

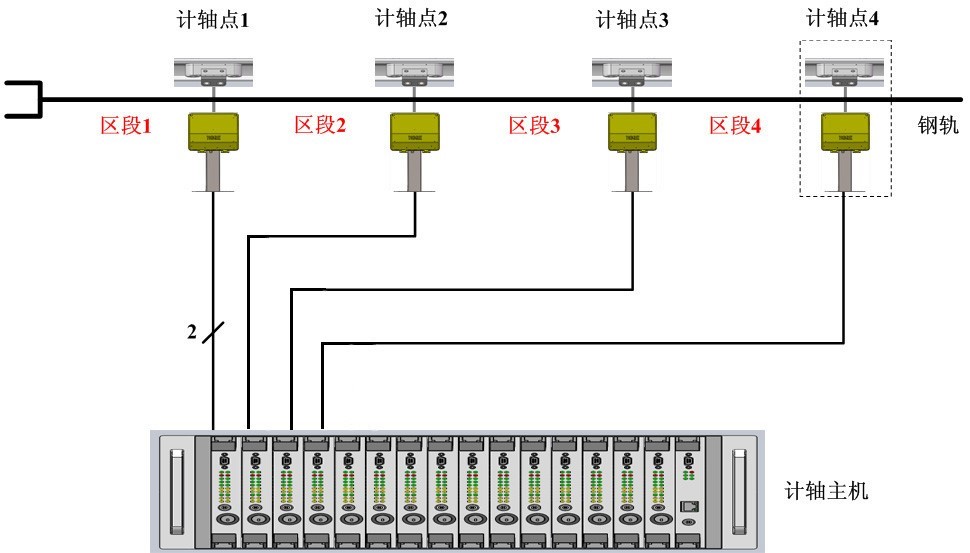

2、系统组成：

YLJZ-F1型计轴系统主要包括室内设备、室外设备和传输电缆

1）室内设备：安装在机柜中的计轴主机

2）室外设备：安装在轨旁的计轴点

3）传输电缆：连接室内设备和室外设备的计轴专用电缆

3、系统特点：

1）系统结构简单：分布式结构 + 模块式结构，系统结构最简单的计轴系统

2）系统板卡少：板卡种类少 + 板卡数量少，板卡种类最少的计轴系统

3）板卡支持带电插拔：故障处理时间短 + 故障影响范围小，故障影响最小的计轴系统

4）电源数据耦合传输：节省电缆 + 抗干扰能力强，最节省计轴电缆的计轴系统

5）可共用计轴点：联锁区内共用 + 联锁区边界共用，所需计轴点数量最少的计轴系统

6）完善的自诊断功能：故障快速定位 + 信息实时上传，最易于诊断的计轴系统

7）配置灵活：软件配置灵活 + 硬件配置灵活，配置最灵活的计轴系统

4、系统性能：

01  环境温度    室外设备：-40℃ ~ +80℃        室内设备：-25℃ ~ +55℃

02  相对湿度    不大于95%

03  计轴容量    16383轴

04  正确计轴平均数     1.85×10⁹

05  危险失效率（THR）     4.87×10^-11/h

06  可用性指标    99.9998%

07  平均无故障时间（MTBF）    2.64×10⁵小时

08  平均故障修复时间（MTTR）    不大于30分钟

09  反应时间：占用反应时间500ms        出清反应时间800ms

10  单台主机最多可以连接31个室外计轴点

11  单台主机最多可以控制31个轨道区段

12  单个区段最多可以由16个室外计轴点构成

13  磁头传感器可适用于所有常见钢轨类型，如50kg/m、60kg/m等

14  磁头传感器的防护等级为IP68，电子单元的防护等级为IP66

5、系统配置：

室外计轴点的配置原则：在轨道区段的每一个出入口分别设置一个计轴点

室内设备的配置原则：计轴板的数量等于计轴点的数量，另外配置1块诊断板

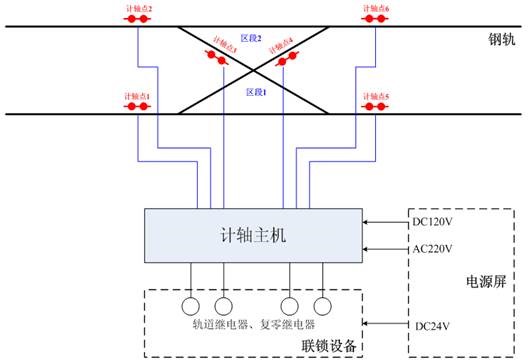

下图是交叉渡线区域的典型配置：

6、安全接口：

1）继电器接口：与联锁设备或闭塞设备之间通过安全型继电器接口

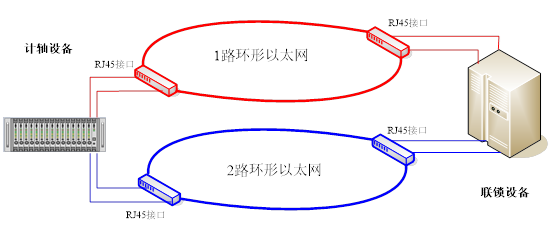

2）安全通信接口：使用冗余联锁板共4个以太网接口，通过冗余以太网与联锁系统之间形成冗余通信接口
